In ricezione ho utilizzato il mio ft857d che ogni 10 secondi, in automatico, effettuava un qsy da 28321.65 a 9995.00 e viceversa; sullo spettrogramma ho quindi rilevato a circa 1000 Hz i due segnali alternati di 10 secondi.
Il segnale a 9995.00 è quello relativo alla stazione russa di tempo e frequenza campione RWM, utilizzato come riferimento di stabilità del ricevitore dell’857, mentre quello a 28321.65 restituisce, sempre a circa un KHz, il segnale del beacon che trasmette approssimativamente a 28322.63.

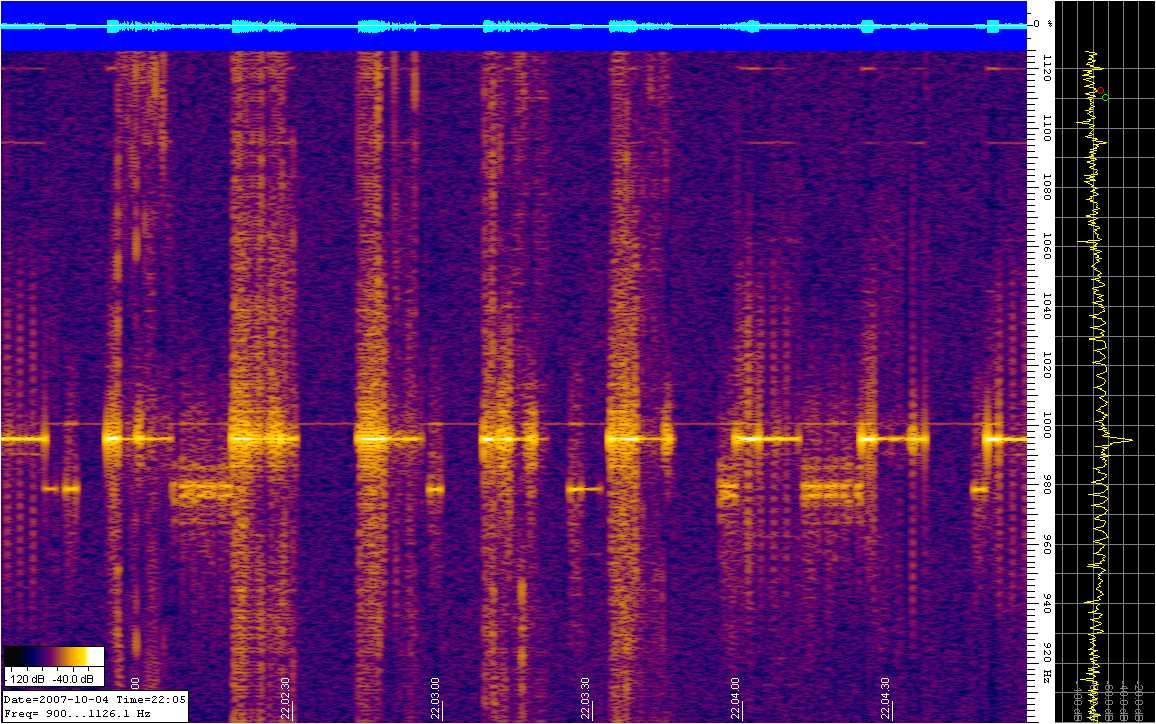

Sullo spettrogramma mostrato è possibile rilevare il primo segnale a circa 996 Hz ed il secondo a circa 980 Hz.
Il momento migliore per visualizzare la frequenza del beacon e quella di stabiltà del ricevitore cade dopo i minuti 00 e 30 di ogni ora, cioè quando la RWM trasmette un segnale continuo ed è perciò possibile discriminare al meglio la frequenza della portante.
Di seguito riporto i dati rilevati nella breve sessione che ho effettuato dalle 17:00 alle 22:00 ora italiana.
| Ora | 17:00 | 17:30 | 18:00 | 18:30 | 19:00 | 19:30 | 20:00 | 20:30 | 21:00 | 21:30 | 22:00 |
| RWM | 996 | 996 | 996 | 996 | 996 | 996 | 996 | 996 | 996 | 996 | 995.8 |
| VVE/B | 989 | 989 | 985 | 985 | 982 | 980 | 980 | 979 | 980 | 980 | 979 |
Questa è stata solo una prima prova per vedere se il sistema funziona, per avere dei dati più dettagliati sarebbe opportuno rilevare anche l’andamento della temperatura nelle vicinanze dell’oscillatore, vedrò come fare per loggare anche questo dato. Lo spostamento del beacon rilevato durante la prova si aggira sui 10 Hz, la temperatura ambiente dovrebbe essere variata di circa 7-8 gradi nell’arco dell’acquisizione.
Seguiranno altre info.
